Pompă de căldură Hyundai preț, păreri, setări

Articol despre pompa de căldură Hyundai preț, păreri, date tehnice, consum, COP, pornire, setări, legare la wifi. În lucru ianuarie 2025.

Preț PdC Hyundai

🚛 Transport cu lift de descărcare gratuit
🛒 Comanda la mail@sibotherm.com sau 0750467370

Putere comercială la A7W35	Pompă de căldură Hyundai actualizare preț 12.02.2025	Preț lei cu TVA	Stoc propriu
🛟 asistență tehnică	Asistență montaj, scheme hidraulice fără puffer, setări/optimizări oricâți ani Cât consumă clienții noștri?
⚡ backup	Toate modelele (6..16kW, monobloc, split, mono/trifazate) au rezistență electrică de 3kW.	TVA 9%
monobloc 6kW	HYHC-V6W/D2N8-BE30 monofazată sau Leader LDR-UE-M-6-R3M (echivalent Hyundai) 11.500 lei cu TVA	12.500 12.000	stoc aprilie estimat
split 6kW	ext. HYHA-V6W/D2N8-B + int. HYHB-A60/CD30GN8-B monofazate sau Leader LDR-UE-S-6M/LDR-UI-S-4-6 (by Midea) = 12.500 lei cu TVA	12.500	aprilie estimat comandă
monobloc 8kW	HYHC-V8W/D2N8-BE30 monofazată sau Leader LDR-UE-M-8-R3M (by Midea) = 12.500 lei cu TVA	12.800	aprilie estimat
split 8kW	ext. HYHA-V8W/D2N8-B + int. HYHB-A100/CD30GN8-B monofazate	13.900	comandă
split 8kW boiler 190l	ext. HYHA-V8W/D2N8 + int. HYHB-A100/190CD30GN8 Unitatea interioară e de tip hydrotank. Variantă pe care o evităm. Propunem PdC-boiler total separat de înc./răcire.	20.500	comandă
monobloc 10kW	HYHC-V10W/D2N8-BE30 monofazată	13.450	aprilie estimat
split 10kW	ext. HYHA-V10W/D2N8-B + int. HYHB-A100/CD30GN8-B monofazate	14.200	comandă
monobloc 12kW	HYHC-V12W/D2N8-BE30 monofazată	16.750	comandă
split 12kW	ext. HYHA-V12W/D2N8-B + int. HYHB-A160/CD30GN8-B monofazate	17.000	comandă
monobloc 12kW tri	HYHC-V12W/D2RN8-BER90 trifazată	17.300	comandă
split 12 tri	ext. HYHA-V12W/D2RN8-B (3~) + int. HYHB-A160/CD30GN8-B (1~)	18.000	comandă
split 12 tri boiler 240l	ext. HYHA-V12W/D2RN8 (3~) + int. HYHB-A160/240CD30GN8 (1~) Unitatea interioară e de tip hydrotank. Variantă pe care o evităm. Propunem PdC-boiler total separat de înc./răcire.	28.600	comandă
monobloc 14kW	HYHC-V14W/D2N8-BE30 monofazată	17.200	comandă
split 14kW	ext. HYHA-V14W/D2N8-B + int. HYHB-A160/CD30GN8-B monofazate	18.200	comandă
monobloc 14kW tri	HYHC-V14W/D2RN8-BER90 trifazată	18.250	comandă
split 14 tri	ext. HYHA-V14W/D2RN8-B (3~) + int. HYHB-A160/CD30GN8-B (1~)	18.200	comandă
monobloc 16kW	HYHC-V16W/D2N8-BE30 monofazată	18.100	comandă
split 16kW	ext. HYHA-V16W/D2N8-B + int. HYHB-A160/CD30GN8-B monofazate	19.000	comandă
monobloc 16kW tri	HYHC-V16W/D2RN8-BER90 trifazată	19.100	comandă
split 16 tri	ext. HYHA-V16W/D2RN8-B (3~) + int. HYHB-A160/CD30GN8-B (1~)	19.000	comandă
Ofertă	PdC & boiler-PdC materiale și montaj	încălzire	+ acm

Clienților noștri cu proiect/lucrare de IPAT vom coborî prețul la nivelul găsit în alte magazine ce pot livra în 48h (cu stoc propriu).

Nu confirmăm prețul pentru celelalte modele, va depinde de stoc/țară sau următorul import!

❓Vă rugăm, verificați magazinele online: au stoc propriu? când livrează? prețul se păstrează?

⚠️Asistență tehnică 100% PdC (montaj, reglaje, setări ș.a. + echilibrare hidraulică) putem acorda clienților noștri cu proiect și când PdC e cumpărată de la noi!

💡Clienților cu breviar de dimensionare a puterii, scădem valoarea breviarului integral.
Formular dimensionare putere PdC

⚠️Dacă facem doar vânzare de echipament, nu înseamnă că putem face asistență tehnică și pentru instalația interioară de încălzire/răcire. Vom încerca.

Boiler cu PdC proprie monobloc total separat. Propunem PdC×2buc: PdC încălzire/răcire + PdC-boiler separat, nu o PdC unică să facă și încălzire/răcire, și acm printr-un boiler cu serpentină. Iar, pentru încălzire: PdC mai mică + CTgpl, v. mai jos.

PdC+CTgpl vs PdC scumpă

Termeni: PdC = pompă de căldură aer-apă; GPA = grup de pompare și amestec; V3C = vană de amestec cu 3 căi; IPAT = încălzire în pardoseală cu apă, în șapă

Cel mai sigur = PdC mai mică (mai ieftină) + CTgpl (±4k lei).

CTgpl va fi un backup excelent și în condiții extreme, sub -25°C. Hyundai poate porni/opri CTgpl, similar unui termostat.

O alegere grea pentru utilizator: CTgpl poate înlocui boilerul cu pompă de căldură proprie sau boilerul cu serpentină legat cu PdC (cca 10k lei materiale, montaj). Astfel, CTgpl va juca 2 roluri: preparare apă caldă și backup pentru încălzire pe ger.

Cu un UPS = ±100€/500VA, scăpăm și de banii pe antigel pentru PdC monobloc. CTgpl consumă 20..80W; de obicei cca 40W (pompa și ventilatorul).

PdC ° mică vs mare

Parcă rezistența electrică de backup ar fi un bau-bau. Majoritatea lumii e sfătuită să cumpere o PdC mai mare să nu consume rezistența de backup deloc, nici la -10°C, nici la -20°C. Însă, compresorul unei PdC mai mare evident că va consuma mai mult versus o PdC mai mică. Destul de probabil consumul compresorului unei PdC mai mici + rezistența câteva ore să fie mai mic versus o PdC mai mare fără rezistență în funcțiune.

Tabel cu diferențe consum compresor funcție de modele

Compresorul unei PdC de 12kW consumă cu 2,46kW (59kWh/zi) peste o PdC 6kW și cu 1,89kW (45kWh/zi) peste cea de 8kW.
O rezistență electrică de 3kW ar consuma 60kWh/20h, sau doar 6kWh dacă va merge 2h dimineața de pildă, dar se oprește; compresorul, în schimb, funcționează 24/7.
Nu e chiar aritmetica din tabel (consumuri maxime, ger, COP etc.), însă vă veți face o idee despre consumuri PdC mai mici + rezistență și doar compresorul PdC mai mari.
O PdC supradimensionată clar că va consuma mai mult când nu ger versus o PdC mai mică; în plus va avea multe porniri-opriri.

modele PdC kW	diferență consum electric pe oră kW	diferență energie în 10h kWh	diferență energie în 24h o zi kWh	diferență energie în 168h 1 săpt. kWh
8-6	0,570	5,7	14	96
12-6	2,460	24,6	59	413
12-8	1,890	18,9	45	318
16-8	2,910	29,1	70	489

---

Dosar manuale și date tehnice Hyundai

Pompe de căldură păreri tehnice aer-apă, sol-apă, apă-apă, aer-aer

Pompă de căldură aer-apă preț explicat

Preț calcul dimensionare PdC aer-apă

Formular – Temă dimensionare PdC instalații existente. Nu e cazul celor cu proiect de IPAT, în proiect vom alege puterea pompei de căldură.

Garanție & Top pățanii

Garanție = 2 ani.
0800410140 nr. unic/țară; trebuie sunat după montaj; un inginer de service va face PIF (hârtie de punere în funcțiune) cu preluarea garanției.

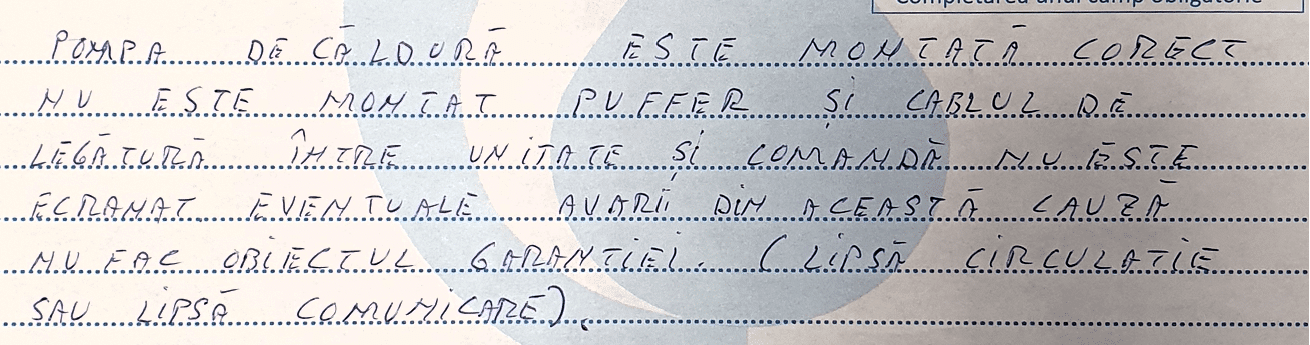

Exact cum spuneam despre CTgaz, proiectăm PdC aer-apă după manuale tehnice sau după suma interpretărilor a sute de ing. service?

Deși PdC-le & instalațiile deja funcționau impecabil de 4..8 săptămâni, fără nicio eroare a PdC, fără vreo eroare fluxostat, fără nici cea mai mică problemă a întregii instalații de IPAT, primim refuz de la inginerii de service. Mai jos e un top cu motive așa nu, date de ing.

Date tehnice Hyundai

Dimensiuni, kg, freon

Dimensiuni Hyundai monobloc (doar unitate exterioară)

L = lungime, A = adâncime, H = înălțime

cod	kW	L mm	A mm	H mm	șuruburi l×a mm	kg net brut	R32 kg
HYHC-V6W/ D2N8-BE30	6 mono	1295	429	792	1020×370	103 126	1,40
HYHC-V8W/ D2N8-BE30	8 mono	1385	526	945	1020×480	126 153	1,40
HYHC-V10W/ D2N8-BE30	10 mono	1385	526	945	1020×480	126 153	1,40
HYHC-V12W/ D2N8-BE30 – HYHC-V12W/ D2RN8-BER30	12 mono – tri	1385	526	945	1020×480	149 175 – 165 193	1,75
HYHC-V14W/ D2N8-BE30 – HYHC-V14W/ D2RN8-BER30	14 mono – tri	1385	526	945	1020×480	149 175 – 165 193	1,75
HYHC-V16W/ D2N8-BE30 – HYHC-V16W/ D2RN8-BER30	16 mono – tri	1385	526	945	1020×480	149 175 – 165 193	1,75

Dimensiuni Hyundai split unitate exterioară

cod	kW 230V 400V	L mm	A mm	H mm	șuruburi l×a mm	kg net brut	R32 kg
HYHA-V6W /D2N8-B	6 mono	1008	426	712	663×375	58 64	1,50
HYHA-V8W /D2N8-B	8 mono	1118	523	865	656×456	77 88	1,65
HYHA-V10W /D2N8-B	10 mono	1118	523	865	656×456	77 88	1,65
HYHA-V12W /D2N8-B – HYHA-V12W /D2RN8-B	12 mono – tri	1118	523	865	656×456	96 110 – 112 125	1,84
HYHA-V14W /D2N8-B – HYHA-V14W /D2RN8-B	14 mono – tri	1118	523	865	656×456	96 110 – 112 125	1,84
HYHA-V16W /D2N8-B – HYHA-V16W /D2RN8-B	16 mono – tri	1118	523	865	656×456	96 110 – 112 125	1,84

Dimensiuni Hyundai split unitate interioară

cod	kW 230V 400V	L mm	A mm	H mm	kg net brut
HYHB -A60	6 mono	420	270	790	43 49
HYHB -A100	8 mono	420	270	790	43 49
HYHB -A100	10 mono	420	270	790	43 49
HYHB -A160	12 mono tri	420	270	790	45 51
HYHB -A160	14 mono tri	420	270	790	45 51
HYHB -A160	16 mono tri	420	270	790	45 51

Racorduri apă, freon, condens

monobloc 6kW	1” fe
monobloc 8..16kW	1¼” fe
split unitate interioară A60, A100, A160	1” fe
freon 6kW, mm cupru	15,9 6,35
freon 8..16kW, mm cupru	15,9 9,52
condens, mm port furtun	32

Puteri kW Hyundai

A7 = 7°C temperatură aer
W35 = 35°C temperatură apă (agent termic)
Δt = 5°C, tur-retur
RH 85% = umiditate relativă
Condițiile de mai sus = denumiri comerciale PdC: 6 kW, 8 kW etc.
① denumire comercială
② putere max fără rezistență electrică la A-2W30
③ putere max fără rezistență electrică la A-15W35
④ putere min la A15W25; ideal ar fi să coboare sub 2 kW, chiar sub 1 kW.

① kW 7/35	② kW -2/30	③ kW -15/35	④ kW +15/25
6 mnb	6,39 +3	4,00 +3	2,81 nu ok
6 split	6,39 +3	4,00 +3	2,81
8 mnb	7,98 +3	6,11 +3	3,86 prea mare
8 split	7,98 +3	6,11 +3	3,86
10 mnb	9,16 +3	6,43 +3	4,48 prea mare
10 split	9,16 +3	6,43 +3	4,48
12 mnb	11,62 +3	8,86 +3	5,93 mult
12 split	11,62 +3	8,86 +3	5,93
14 mnb	13,50 +3	9,57 +3	6,01 mult
14 split	13,50 +3	9,57 +3	6,01
16 mnb	14,54 +3	10,70 +3	7,40 enorm
16 split	14,54 +3	10,70 +3	7,40

Interesant! Nu e vorba de raport de modulare putere termică dezvoltată, ci de plaja de puteri termice (care depind foarte mult de temperaturi aer și apă). Vezi mai jos raportul de modulare putere electrică absorbită (plătită). Considerăm Hyundai 6kW.

• Pmin = 1,08kW la -25°C afară și 45°C în apă
• Pmax = 7,78kW la +15°C aer și 40°C apă (nu e vorba de raport 1:7)
• COP min..max = 1,0..14,4 (nu e vorba de raport de modulare de 1:14)

COP Hyundai

COP Hyundai 6 kW în funcție de temperaturi aer și apă

COP	temp. aer	temp. apă
1,98	-15°C	40°C
2,43	-15°C	35°C
4,42	-1,0°C Cluj-N. iarna 3 luni	30°C medie clienți sibo
4,60	+0,5°C București iarna 3 luni	30°C medie clienți sibo
6,88	+10,5°C Cluj-N. toamna primăvara 6 luni	25°C medie sibo
7,07	+12,2 București toamna primăvara 6 luni	25°C medie sibo

Adaptare meteo = funcționare continuă, uniformă = cele mai joase temperaturi ale apei = COP-urile cele mai mari.

Atenție! COP-ul depinde foarte mult de temperatura apei. Cu termostate on/off și grupuri de amestec trebuie ca temperatura apei să fie mult mai mare. Exemple de COP-uri mici versus cele de mai sus:

COP	temp. aer	temp. apă
1,05 vs 2,43	-15°C	60°C
1,86 vs 4,42	-1,0°C Cluj-N. iarna 3 luni	60°C
2,02 vs 4,60	+0,5°C București iarna 3 luni	60°C
2,60 vs 6,88	+10,5°C Cluj-N. toamna primăvara 6 luni	60°C
2,62 vs 7,07	+12,2°C București toamna primăvara 6 luni	60°C

După cum reiese din comparația de mai sus, nu e de mirare că unii au facturi de 2,5 ori mai mari față de cei care folosesc adaptarea meteo. Facturi și mai mari (3..4×) dacă există automatizare on/off + o pompă de căldură supradimensionată 12..16 kW în loc de 6..8 kW = randament de exploatare extrem de slab toamna și primăvara.

Temperaturi prin România

Sursă temperaturi = Microsoft Meteo

Ianuarie = cel mai frig

°C	Oraș
+1,5	Constanța
+0,5	Giurgiu
-0,0	Craiova Timișoara
-0,5	Arad Buzău București Deva Tulcea
-1,0	Ploiești Râmnicu Vâlcea
-1,5	Oradea
-2,0	Brașov Cluj-N. Iași Pitești Târgoviște
-2,5	Alba Iulia Baia Mare
-4,0	Tg Neamț
-4,5	Suceava Tg Mureș
-7,0	Miercurea -Ciuc

Iarna (3 luni)

°C	Oraș
+2,7	Constanța
+1,8	Giurgiu
+1,2	Craiova
+1,0	Arad Timișoara
+0,8	Tulcea
+0,5	Buzău București Deva
+0,3	Râmnicu Vâlcea
+0,2	Ploiești
-0,3	Oradea
-0,8	Iași Pitești Târgoviște
-1,0	Cluj-N.
-1,3	Baia Mare Brașov
-1,2	Alba Iulia
-3,2	Tg Neamț
-3,3	Suceava Tg Mureș
-6,0	Miercurea -Ciuc

Toamna + primăvara (6 luni)

°C	Oraș
13,3	Giurgiu
12,8	Craiova
12,7	Constanța
12,3	Timișoara
12,2	București
12,1	Tulcea
11,9	Buzău Oradea
11,8	Arad
11,7	Deva
11,6	Râmnicu Vâlcea
11,4	Ploiești
11,1	Iași
11,2	Pitești
10,8	Târgoviște
10,5	Cluj-N.
10,2	Alba Iulia
9,7	Baia Mare
9,6	Brașov
9,0	Tg Mureș
8,8	Tg Neamț
8,5	Suceava
5,9	Miercurea -Ciuc

Zgomot Hyundai

Prezentare zgomot pompă de căldură YouTube Midea

Zgomot Hyundai YouTube sibotherm

Zgomot Hyundai de la câțiva cm, apoi îndepărtare YuoTube sibotherm

Degivrare

Degivrare 1 YouTube sibotherm

Degivrare 2 YouTube sibotherm

Orificiu de scurgere

Antigel

Montaj ° hidraulice

Montaj pompă de căldură aer-apă

Schemă montaj pompă de căldură fără sau cu puffer

Volum minim, vas de expansiune, nu puffer, nu GPA

Pompa de circulație, t° min

Pompa este exagerat de mare: înălțime pompare 8,7 mCA la debit de 1 m³/h.

Pompa este modulantă (economică deci), 5..90 W, setată pe Δt=5°C, nemodificabil. Temperatura minimă a apei va putea fi: 24°/tur+19°/retur=21,5°C media. Sau, 20/15° în modul Vacanță departe.

Debite fluxostat

kW	m³/h	l/min
4..6	0,4..1,25	6..21
8..10	0,4..2,10	6..35
12..16	0,6..3,00	10..50

Montaj ° canal condens

Vezi Canalizare, degivrare.

Montaj ° electrice

NU facem, nu scoatem nicio punte electrică (șunt)!
NU umblăm la niciun micro-switch, nicio mufă, fișă!
Hyundai e gata de pus în priză. Toate au rezistență de 3kW.
Monobloc are cablu degivrare pe tăviță; split nu are acest cablu, există 2 contacte în placă pentru legarea lui.

Cabluri IPAT de prevăzut

nr.	adjectiv	cablu	pentru	legare / obs.
①	obligatoriu	5⨯0,75 mm²	comandă PdC aer-apă	controller cu PdC monobloc sau unitate interioară split
①	obligatoriu	2⨯0,75 mm²	comandă CTgaz	termostat-cu-fir (BUS) cu CTgaz
①	obligatoriu	2⨯0,75 mm²	senzor temp. ext. CTgaz fără net	Nu pentru: °PdC (îl are din fabrică); °CTgaz cu citire pe net.
②	probabil „nu strică”	3⨯1,5 mm² poate fi 2⨯	230V în toate cutiile de distribuitor	actuatoare probabile, (viitoare) au nevoie de curent; comandate de termostate cu/fără fir
③	opțional în camere extrem de rar folosite	4⨯0,75 mm²	termostate-cu-fir (comandă de câmp); nu către PdC/CTgaz	termostate-cu-fir și actuatoarele din cutii; doar pe câte un nivel, nu între etaje; sugerăm termostate fără fir, nu trebuie acest cablu
③	opțional descurajăm	2⨯0,75 mm²	senzor de șapă	termostate cu/fără fir cu senzorul de șapă; se poate lăsa un copex 16mm; nu e cazul adaptării meteo
④	opțional descurajăm maxim	2⨯0,75 mm²	comandă centralizată; toate termostatele din casă cu PdC/CTgaz	reglete-cu-fir cu PdC sau CTgaz; regletele BUS între ele apoi cu sursa; evităm total comenzile on/off, chiar smart ⇒ nu trebuie acest cablu

Mai multe în pagina Asistență / Cabluri IPAT

Cabluri 230/400V, siguranțe

Pot fi mono sau multifilare, cum vrea electricianul.

Linkuri pentru beneficiarii noștri: Cabluri monobloc; Cabluri split unitate exterioară; Cabluri split unitate interioară

Monobloc → un singur cablu de alimentare; rezistența electrică e racordată în interiorul PdC din fabrică.

Split → câte un cablu + câte o siguranță pentru fiecare unitate, interioară și exterioară; cea interioară conține rezistența electrică.

Degivrare (230V)
Monobloc are din fabrică o bandă electrică pe tăviță. Split nu are banda, trebuie cumpărat cablu degivrare separat. Există situații când e nevoie de un cablu suplimentar și pentru monobloc.
V. dezghețare.

max, mx = maxim

model	cablu 3× mm²	sigu ranță max
4 kW	6	31A
6 kW	6	31A
8 kW	8	32A
10 kW	8	32A
12 kW	6..10	43A
14 kW	mx10	43A
16 kW	mx10	43A

model	u. ext. cablu 3× mm²	u. int. cablu 3× mm²	u. ext. sigu ranță max	u. int. sigu ranță max
4 kW	mx4	mx4	18A	18A
6 kW	mx4	mx4	18A	18A
8 kW	mx4	mx4	19A	18A
10 kW	mx4	mx4	19A	18A
12 kW	mx6	mx4	30A	18A
14 kW	mx6	mx4	30A	18A
16 kW	mx6	mx4	30A	18A

model	cablu 5× mm²	sigu ranță max
12 kW	4	27A
14 kW	4	27A
16 kW	4	27A

model	u. ext. cablu 5× mm² 400V	u. int. cablu 3× mm² 230V	u. ext. sigu ranță max 400V	u. int. sigu ranță max 230V
12 kW	mx2,5	mx4	14A	18A
14 kW	mx2,5	mx4	14A	18A
16 kW	mx2,5	mx4	14A	18A

Controller ° cablu comandă

E2 = eroare fire legate greșit controller & PdC

Cabluri controller 5 fire

Controller și unitate monobloc sau unitate interioară split = cablu multifilar (lițat) 5⨯0,75mm², ca pentru un termostat obișnuit dar cu 5 fire, recomandat să fie ecranat/nu se prea găsește în magazine.

Tensiune minimă, maximă

Monofazate
220..240V normală
198..264V minimă..maximă

Trifazate
342..456 minimă..maximă

Controller ° amplasare & funcții

Controllerul vine la pachet cu PdC monobloc; sau în unitatea interioară PdC split/poate fi detașat. De aici se fac toate setările/comenzile + este și termostat OpenTherm/doar-comenzi, nu e TPI, learning, nici modulant.

Pot schimba oricând temperatura din casă doar umblând din telefon la temperatura apei, nu a aerului. Adaptarea meteo o face automat, pe telefon doar privesc.

Opțiunea 1 – de locuit 24/7
Adaptare meteo (senzorul extern dictează temperatura apei) ⇒ controllerul poate fi montat absolut oriunde în casă, la înălțimea umărului utilizatorului = comod pentru setări, sau la orice înălțime. Nu are cel mai tare design de 2025, parcă-i un panou vechi de alarmă. Oricum, setări de bază, citiri parametri, istoric ș.a. veți face de pe telefon. Dacă va fi folosit ca termometru, vezi mai jos.
Varianta optimă pentru IPAT/de locuit, dar și pentru calorifere (calo), ventiloconvectoare (VC).

Opțiunea 2‍ – birouri 10/24h
Opțiunea 1 + modul economic. Alegem: 1) o curbă mai joasă și 2) orarul, de pildă între orele 18.00-08.00. Când e IPAT o curbă mai jos e suficient, iar în cazul calo sau VC poate fi o curbă mult mai joasă față de cea de confort. Pentru case de locuit 24/7 cu IPAT sugerăm să nu folosiți deloc modul eco, cum ați fi tentați să-l activați pe noapte, 23.00-7.00, PdC va avea foarte mult de recuperat dimineața când e cel mai frig și umed afară, COP-ul cel mai prost din zi. Nici orarul invers 7.00-19.00, cât familia e plecată de acasă, afară e mai cald, implicit cerere de căldură mai mică, deci PdC va consuma mai puțin, COP foarte bun.

Opțiunea 3 – săli de nunți ?h/?z, pensiuni
Dacă, spre dezamăgirea noastră, veți folosi controllerul ca termostat on/off (temperatura aerului interior dă pornit/oprit) ⇒ va fi ferit de bătaia directă a razelor de soare, ferit de vreun firicel de aer rece/cald venit din exterior sau altă sursă de prin casă.
Variantă ok pentru săli de nunți, pensiuni cu VC, încălzire intermitentă, scurtă, orar neștiut.

Cabluri senzori ce nu le folosim

Cablu roșu cu senzor + senzor negru
Vin la-pachet cu PdC monobloc și split. Ar fi pentru boiler, butelie/puffer, zona 2; nu le folosim.

Consum minim/maxim PdC

Raport de modulare putere absorbită (consumată)

PdC kW	min W	max W	Raport min/ max
4	260	2160	8,3
6	330	2700	8,2
8	370	3270	8,8
10	440	3300	7,5
12	540	5160	9,6
14	570	5380	9,4
16	610	6180	10,1

Consumurile pentru răcire sunt mai mici: și minime, și maxime.

Consum standby

Atenție orice PdC consumă și când stă!
(valori aproximative)
Off mod = 5..8 W × 24h × 30zile = 6 kWh/lună
Standby mod (sau oprită de termostat) = ±20 W = 15 kWh/lună
Dacă nu e folosită timp lung = decuplăm alimentarea.

Limitare putere maximă amperi

Meniu/Pentru service/Limitare putere absorbită
0=din fabrică, 1 putere mai mare, 8=mai mică

Model↓ No.→	0	1	2	3	4	5	6	7	8
4/6kW	18	18	16	15	14	13	12	12	12
8/10kW	19	19	18	16	14	12	12	12	12
12/14kW(1N)	30	30	28	26	24	22	20	18	16
16kW(1N)	30	30	29	27	25	23	21	19	17
12/14kW(3N)	14	14	13	12	11	10	9	9	9
16kW(3N)	14	14	13	12	11	10	9	9	9

12A×230V×0,96 (factor de putere) = 2,65kW electric min
18A×230V×0,96 (factor de putere) = 3,98kW electric max

Atenție! Puterea termică minimă dezvoltată va fi în funcție de COP-ul din acel moment, adică în funcție de temperaturile: aer exterior și apă în instalație.

Am o PdC supradimensionată, mă ajută această limitare?
Nu. Este vorba de limitarea puterii electrice maxim absorbite; nu de limitarea puterii termice minime. Adică, pentru o PdC de 10..12..16 kW care se dovedește prea mare toamna și primăvara, această setare nu ajută deloc la puterea termică minimă.

La ce ajută limitarea asta?
Când puterea kW a branșamentului de curent electric e limitată (sau pe organizarea de șantier), ori siguranța electrică e limitată pe o valoare maximă, ori secțiunea unui cablu e prea mică etc. Probabil, rezistența electrică de backup va trebui dezactivată permanent.

Montaj ° amplasare & suport

Unde montez pompa de căldură?
PdC poate fi montată oriunde afară sau înconjurată de 3 pereți și-o copertină (respect/distanțe minime), doar să nu vă deranjeze dimensiunile de gabarit și/sau estetic. Hyundai nu sună, poate fi pusă sub o fereastră de dormitor. Vezi și: Pompe de căldură – prețul soarelui, locului.

Distanțe minime, vânt, condens

0,3m = în spate, distanța minimă de la perete finit (decorativă); 0,3m = stânga; 0,6m = dreapta; 0,6m = deasupra; 2,0m = minim liber în fața PdC (partea cu ventilatorul). Linkuri clienți sibo🔐 Distanțe și amplasare monobloc ° Distanțe și amplasare split

Vânt Ventilatorul să aibă același sens cu vântul probabil. Între 2 ziduri unde există curenți de aer, PdC ar putea fi perpendiculară pe peretele casei, ventilatorul poate fi ajutat de acești curenți. Dacă vântul bate înspre peretele casei, PdC poate fi la 2..3 m de perete, ventilatorul refulează spre casă (v. linkuri m. sus).

Copertină Nu e obligatorie, dar foarte binevenită. Poate fi un panou așezat deasupra, dar demontabil pentru intervenții. În zone cu vânt puternic, ar ajuta panouri laterale anti-vânt.

Condens Racord canal interior sau exterior trebuie să existe în apropierea unității exterioare pentru condens. Racordul să aibă o pantă suficient de mare peste 30°, viteză mare; izolat termic. Dacă panta e mică (viteză mică a apei) folosim cablu degivrare elicoidal (panglică) pe racord.

Aplicația WiFi pt. Hyundai

Atenție! Aplicația din codul QR de pe controller/manual Hyundai nu funcționează încă.

Aplicația ok	MSmartHome (by Midea)
Nume WiFi în rețea	net_c3_0973
Parolă	12345678
Dispozitiv în app	Încălzitor de apă pentru încălzire
	Setare în meniu controller
Pornire WiFi Hyundai	Meniu > Setare WLAN > Mod AP > Da ⇒ pictograma WiFi pâlpâie.
Asociere	Atenție! Telefonul să fie foarte aproape de controllerul Hyundai.

Setări

NU facem nicio punte electrică (șunt)!
NU umblăm la niciun micro-switch!
Hyundai e gata de pus în priză.

Pași pornire PdC Hyundai

Omul cumpără CTgaz, boiler electric, aer condiționat (AC) sau pompă de căldură aer-apă (PdC), se grăbește cu montarea (un instalator de pe olx) și pornirea, să se bucure cât mai rapid de banii pe care i-a dat. Așa că, le pornește numaidecât, înainte să apară inginerul de service cu preluarea garanției.

Trebuie atenție ca montajul să fie cel corect: hidraulic, electric; frigorific (43bari) pentru PdC split-ate; să fie amplasamentul și distanțele minime respectate. Mai jos vorbim de PdC Hyundai corect montată.



p a s	montajul și umplerea instalației, PdC sunt ok controllerul este ok legat cu PdC (atenție la litere!) Meniu/Pt. service/cod 234/
-2	Toată instalația e deschisă, niciun robinet, circuit de IPAT închis.
-1	Demontăm tabla de deasupra (tavanul) unității monobloc, sau frontala unității interioare split, vedem un robinet de aerisire automat, deșurubăm căpăcelul de cel puțin jumate.
0	Fără să apăsăm vreun buton pe controller, alimentăm cu energie electrică PdC, așteptăm 2..3 ore (chiar 12h dacă permite timpul).
1	Pornim: setăm limba, data, ora. Dacă sărim pasul 2, se pot seta cu repornirea curentului electric; ori: Meniu/Pt. service/cod 234/Info service/Afișaj; sau: după legarea la wifi, se reglează automat.
2	E2 = eroare fire legate greșit controller cu PdC E4 = eroare senzor boiler acm Primim eroarea E4; scoatem prepararea de acm: Meniu/Pt. service/cod 234/1.1 Mod acm NU ⇒ eroarea pleacă Rămânem în meniul Pt. Service (nu dăm back/înapoi).
3	Pornim funcția 11.2 Aerisire, pompa de recirculare (la rece, fără funcționarea compresorului pe încălzire sau răcire): Meniu/Pt. service/cod 234/11 Test op./11.2 Aerisire (rămânem în acest ecran, fără back/înapoi; cu apăsare pe back ciclul se dezactivează) ⇒ se aud ceva clicuri în unitate PdC, după 1..2 minute pornește pompa de circulație: a)se aude cum foșnește apa prin unitate PdC și prin țevi; b)se aude doar motorul/rotorul pompei = un zumzet, nu și apa. De ce? În paletele pompei e doar aer, sau apă cu prea mult aer; pompa nu reușește să învârtă apa prin instalație; umplerea n-a fost cea ok. Rezolvări pentru b) b1) desfacem ușor olandeza de pe tur PdC, între timp umplem pe returul PdC (cu pompa de probe sau din rețeaua de apă rece). Atenție: robinetul tur PdC = închis! Strângem olandeza, deschidem robinet tur; încercăm iarăși pompa de circulație a PdC. b2) cu o pompă externă (sau pentru mașină de găurit ieftină), by-pass între tur-retur-ul unui distribuitor de IPAT, recirculăm; între timp, ciclul de Aerisire al PdC poate rămâne în funcțiune. Atenție: sensul pompei externe să fie același cu al pompei din PdC! Lăsăm așa până nu se mai aude (tare) apa prin sistem. Scoatem by-passul, observăm dacă pompa de circulație a PdC recirculă. b3) cei care adaugă PdC la CTgaz pot profita de pompa de circulație din CTgaz, pornesc încălzirea CTgaz (și vara). Ciclul de Aerisire se oprește doar manual. Nu există un interval valabil pentru toate instalațiile, lăsăm un 5..15..60+ min; oprim ciclul când nu mai sună așa puternic apa prin țevi. Ne întoarcem în meniul zero (principal).
4	Vă ținem pumnii să nu primiți erorile: E0 = a 3-a E8 înainte de pornirea compresorului E8 = eroare fluxostat, debit insuficient (extrem de rar, poate fi arsă siguranța plăcii electronice); poate fi E8 (și) din cauza unei pompe externe exagerat de mari, ar trebui setată pe turație minimă sau chiar oprită (cei cu puffer au obligatoriu altă/e pompă/e) Pornim compresorul pe încălzire sau răcire. Atenție: să dăm on, prima dată trebuie săgeată stânga să selectăm încălzirea/răcirea, apoi apăsăm on! ⇒ a)apare simbolul pompă circulație/jos mijloc ecran, apoi (±4min) simbolul compresor/jos stânga ecran b)eroare E0 ⇒ vezi pașii 3b1, 3b2, 3b3. Când observăm că elicea ventilatorului pornește scurt, se oprește imediat, deja ne așteptăm la eroarea asta enervantă. ⚠️Dacă apa are sub 12°C, va porni prima dată rezistența electrică de backup, apoi compresorul.
g a t a	Ne putem pune la creație, la setări. Dacă trecem de pașii ăștia, restul e floare la ureche.

Pe clienții sibotherm cu proiect de IPAT sau de dimensionare PdC îi rugăm să ne sune oricând (înainte de pornire, în timpul funcționării) pentru pornire, setări.

Echilibrare hidra perfectă

Dacă am butelie/puffer și/sau IPAT cu pași negândiți de 5..10 cm peste tot, nu pierd vremea cu paragraful ăsta.

După pornirea PdC facem instantaneu echilibrarea hidraulică. ⚠️Este firesc să fie mai cald în încăperile unde va fi parchet, pași mai mici vs gresie.

Hyundai arată și debitul volumetric în m³/h, pe lângă cel termic în Wați. Cei care ar avea răbdare-eee pot profita de această info pentru a face echilibrarea hidraulică perfectă.

• Meniu/Pt. service/cod 234/11 Test op./11.2 Aerisire sau 11.3 Pompa de circulație în funcțiune. Fără să meargă încălzirea sau răcirea, că pompa de circulație va modula = vom vedea același debit.
• închid toate buclele, deschid doar una, citesc debitul Q1;
• închid bucla 1, deschid bucla 2, citesc Q2 etc. citesc debitul Qn;
• observ care Q e cel mai mic dintre cele n debite, Qmin;
• nu mă interesează să țin minte celelalte debite;
• re-deschid câte o buclă, obturez din debitmetru (hexagon negru/Purmo) să impun Qmin pe fiecare. Evident, bucla care avea Qmin rămâne deschisă 100%.
• gata; toate buclele au același debit volumetric, m³/h pe Hyundai, sau l/min pe bucle.

Dacă apare eroarea de fluxostat E0 = de 3 ori E8, las o buclă deschisă tot timpul, una mai scurtă.

Echilibrare termică
Se face numai după gresie/parchet pe jos, mai relevant = chiar după ce familia s-a mutat în noul castel, casă pardon.

Cu pașii calculați în proiectul nostru, destul de probabil să fie și echilibru termic. Însă, frecvent, unde am pus pas de 25 cm (limitare psihică, nu tehnică) cu nota supradimensionat, va trebui obturat mai mult, debit sub Qmin deci; de obicei în livingurile de 30..50 m², gresie. Unde ar fi mai rece, mai deschid dacă permite filetul; unde e mai cald = mai obturez 360°×1..x ture cu curaj că nu se face peșteră.

Este exclusă situația ca vreun client de-al nostru să nu aibă echilibrarea (reglarea) termică dorită, așa că insistați cu învârtitul debitmetrelor, sau ne sunați.

⚠️Atenție!

Mai rece/mai cald nu înseamnă citireade pe vreun termostat/termometru, ci confortul pe care-l simtsimplu.

10 termostate arată 14 temperaturi.

Despre afișarea debitului volumetric: un comentariu interesant.

Setări tabel



Setări sugerate

Setări răcire și încălzire PdC Hyundai tabele pe rapid. Sub tabelele astea găsiți explicațiile pe larg, apoi adaptarea meteo.

Intrare setări = Meniu/Pt. service/cod 234/mulți parametri

Atenție la parametrii 2.12 și 2.13!
Ventiloconvectoare = răcire cu temperatură joasă, până la 5°C;
Încălzire în pardoseală = răcire cu temperatură înaltă, peste 18°C.
Dacă alegeți ventiloconvectoare, să setați temperatura peste punctul de rouă (condens)!

1.1	apă caldă menajeră NU
2.1	răcire DA
2.2	0,5h; nu setăm
2.3	52°C; temp. ext. max. mod răcire
2.4	25°C; temp. ext. min. mod răcire trebuie particularizată de utilizator
2.5	2°C; Δt apă; histerezis pornit-oprit
2.6	1°C; Δt aer în casă (histerezis)
2.7	5 min; așteptare repornire compresor
	2.8, 2.9, 2.10, 2.11 curba 9 de adaptare meteo trebuie particularizată de utilizator
2.8	16°C; temp. apă instalații termice în șapă; 2.8 să fie peste pct. de rouă (dewpoint în aplicații meteo) 5..10°; forțăm răcirea (manual) câteva minute, când punem PdC pe răcire, iar compresorul nu pornește ore bune
2.9	24°C; temp. apă instalații termice în șapă
2.10	35°C; temp. aer ext. pt. 2.8 (cea mai joasă temp. apă)
2.11	25°C; temp. aer ext. pt. 2.9 (cea mai ridicată temp. apă)
2.12	IPAT (PARD) instalații sibotherm ventiloconvectoare (VCV) doar pt. răcire forțată manuală sau alte curbe vezi 2.8
2.13	idem 2.12; zona 2 (nu e cazul sibotherm)
	vezi urm. tabel cu detalii param. 3..8
3.1	încălzire DA
3.2	0,5h
3.3	21°
3.4	-25° cu CTgaz, 3.4=-5°C cca 3.4 = 7.6, vezi 7.6 Atenție la switch-uri! S1: 3=OFF 4=ON CTgaz Ariston 421=1
3.5	2°
3.6	1°
3.7	5′
3.8	35° curba 9
3.9	25° curba 9
3.10	-25° curba 9
3.11	17° curba 9
3.12	IPAT (FLH, PAR)
3.13	FLH, PAR
3.14	0,5′
4.1	29°
4.2	17°
5.1	DA
5.2	NU
5.3	NU
6.1	NU
7.1	2°
7.2	60′
7.3	0°
7.4	2°
7.5	15′
7.6	-5°C..0°C..+5°C Când legăm CTgaz, 7.6=-5°C. 7.6 = 3.4
7.7	0 (BUCL. COND)
7.8	0
7.9	0
7.10	0
8.1	20°
8.2	20°

T4 se referă la temperatură aer exterior (sau interior) T1 temp. apă, adaptare meteo ⚡rezistență electrică, altă sursă gaz/el. C cooling/răcire, H heating/încălzire Manuale controller setări / montaj PdC are soft pentru anti îngheț, pornește compresorul și/sau rezistența electrică și/sau CTgaz dacă ∃, nu trebuie setat nimic în plus (nici nu are setări); să fie alimentată cu curent, chiar standby, să nu aibă erori. Deci, nu va îngheța nici apa din instalația sanitară. Meniu/Pt. service/cod 234/parametri ↓

1.xy acm O dezactivăm, nu setăm nimic, nimic. Boilerele cu PdC learning învață singure cum folosește familia acm.

2.xy❄️răcire similar cu încălzirea, invers

3.1♨️încălzire

3.2⌛t_T4_FRESH_H 0,5 ore Actualizare curbă meteo.

3.3 T4HMAX 21°C afară în funcție de confort Mai cald ⇒ PdC se oprește singură din încălzire, fără intervenția niciunui termostat.

3.4 T4HMIN -25°C afară; Atenție când ∃ CTgaz! Vezi 7.6. Dacă vor fi câteva zile continuate sub -25°C va fi nevoie, probabil, de calorifere, aeroterme electrice. Vezi 3.9. COP Cei cu CTgaz+PdC ar trebui să observe COP-ul la diferite temperaturi ext., apoi setează 3.4 = -4°C, +2°C, sau chiar +7°C. Raport preț lei/kWh curent : gaz = 1,3 : 0,31 = 4,2; când COP-ul e sub, ar trebui pornită CTgaz, oprită PdC. ⚠️NU adăugăm la CTgaz o PdC de 24kW, ci una mică-mică, 4..6kW: PdC va fi folosită când are COP-uri foarte mari, implicit puteri mari! Știm, casa e cea mai mare din oraș, dar nu trebuie și cea mai mare PdC din județ. Pentru răcire, necesarul e mai mic versus încălzire (subiect deschis).

3.5️ dT1SH 2°C apă 2..10°C 3.5 = histerezis ±T.setat.apă (tur/retur) PdC oprește/repornește (cam complicat) De ex.: T.setat.apă 28° (manual sau curbă) și 3.5=2 ⇒ PdC se va opri peste 30°C/tur; pompa de circulație merge, T.tur și T.retur devin aprox. egale (fără Δt5°C, deși pompa e probabil pe turația minimă); cu timpul T.apă scade sub 26°/retur ⇒ PdC repornește. Aproximativ, comportament observat în realitate. Optim = când nu este atins histerezisul de ±2° în apă, iar PdC poate coborî puterea la exact cererea de căldură a casei în timp real. Evident, la case de ±200m², un Hyundai de 12..16kW cu Pmin=7..8kW va avea porniri/opriri foarte scurte, foarte dese dar confortul și facturile cele mai ok; se poate încerca un histerezis mai mare, confort ↓, facturi ↑, dar cu viață mai lungă a PdC. În manual scrie: ⚠️Doar când 5.2 TEMP. CAM.=DA, însă în realitate contează această setare; cu 3.5=3, compresorul se oprește la peste 28+3=31°C.

3.6 dTSH 1°C aer int. 1..10°C nu pentru îp, nu setăm; util pentru ventilo & calo 3.6 = temp. setată aer – reală actuală aer = TS – Ta; ⚠️Doar când 5.2 TEMP. CAM.=DA! PdC se oprește anticipat, înainte cu (val. 3.6)°C, când termostatul Hyundai (nu extern) simte 22-1°C, de pildă. Cam așa funcționează termostatele learning, în plus: țin minte cu cât timp, cu câte grade înainte să dea on/off, cele cu net consideră și temp. de afară. Reglarea 3.6 e mult mai utilă decât faptul când omul știe că termostatul setat pe 22°C oprește la 22,5°C, dar temperatura în casă urcă la 24°C; ar putea seta termostatul pe 20°C, însă soția se plânge că în casă temperatura coboară uneori sub 19°C. Așa că, setarea 3.6 ajută la oprirea anticipată a încălzirii, TS-Ta, dar repornește imediat ce temp. din casă scade sub temp. setată pe termostat, când Ta<TS. ⚠️Termostatele externe dau direct on/off, nu informații către PdC despre temperatura din casă; dacă vor fi TPI, learning, își fac ele propriile calcule, nu comunică cu softul Hyundai.

3.7⌛t_INTERVAL_H 5min = așteptare re-pornire compresor PdC încălzire (protejare). Valoare mică = porniri dese = viață mai scurtă PdC. De pildă, Termocasa recomandă chiar 2h. Se pare că (by Midea) Hyundai a reușit să scurteze extrem de mult acest interval.

3.8→3.11 = curba meteo nr. 9 3.8️T1SETH1 35°C apă max (cu 3.10) În proiectul de IPAT găsiți temperaturile de calcul ale agentului termic. Chiar dacă temp. ext. de calcul e -21..-12°C, nu -25°, încercați valoarea din proiect prima dată. Adică: 3.8 cu 3.10 = temp. calcul apă/proiect (de ex. 37° în apă) la -25° afară. Temp. de calcul/proiect se găsește în documentele 2c și 2c.p. Deși pare mic necesarul de căldură în proiectele noastre, e supra-dimensionat versus real (feedback clienți). Dacă e prea cald în casă iarna, putem mici valoarea = coborâm panta curbei meteo. Invers, prea rece în casă = mărim temp. apei.

3.10 T4H1 -25°C afară ger 3.10 cu 3.8 = la -25° afară, temp. tur va fi 35°, retur 30° (Δt5°) Dacă setăm -10°C, curba meteo devine mai caldă (mai scump); însă sub -10°C va fi temp. constantă/tur egală cu 3.8 apă max. (mai economic) ⇒ probabil, sub -10°C va trebui o bluză mai groasă prin casă. ⚠️COP-ul scade mult cu scăderea temperaturii de afară! Fiecare familie va hotărî: bluză sau COP.

3.9️ T1SETH2 25°C apă min (cu 3.11) mn25..mx60° ⚠️Din fabrică e setată pe 28°C ⇒ va fi prea cald în casă toamna, primăvara; cu IPAT ne topim de-a dreptu’ în casă. 25°/tur+20°/retur=22,5°C media; cu o medie de 22,5° în apă, pot fi ±22° în casă toamna, primăvara. În modul Vacanță departe putem regla pe mn20°C, Meniu/Opțiuni/Vacanță dep. Vacanță acasă = abatere de la programele normale; nu caz/sibo. E prea cald în casă toamna/primăvara la±10°C? 0. Noi sugerăm, chiar insistăm pentru PdC potrivite (mici); însă, clienții, influențați de absolut toate celelalte magazine, instalatori, ingineri, internet ș.a., se tem de 6kW, vor PdC de 8..12..16+..kW. Vezi param. 7.3. 1. Cu 22,5°C media în apă, n-ar trebui să fie prea cald în casă. 2. PdC are niște timpi de funcționare, nu poate face exact 25° când afară e cald. 3. Casa consumă foarte puțin, sub 1kW termic/case de ±200m². 4. Puterile minime sunt foarte mari: 2,8kW Hyundai6; 3,9kW Hy8 șamd. 5. Un Hy6 face de peste 3 ori peste cât cere casa; Hy8 de 4×, Hy12 de 6×. Când nu e ger, cu cât e mai mare PdC=excesul de energie, cu atât e mai dificil controlul temperaturii apei, implicit aerului din casă. La fel, un Mitsubishi 8kW face de peste 5× mai mult; similar alte mărci/modele de PdC. Soluții (dacă nu suntem în cazul 1.) a. Folosim termostatul din controller, 5.2 Temp. cam.=DA și/sau activăm modul Vacanță departe cu TSetat apă pe ..22..24°C. Dacă nu a. ⇒ b. b. ¯\(°_o)/¯NCSF ⇒ puffer 100..300..litri + vană cu 3 căi de amestec, termostatată sau cu servocontroller + pompă de circulație externă. Atenție! Pompa externă să aibă în același timp: Hp=10mCA și Qp=17l/min, date aprox. egale cu cea din PdC! c1.De banii de la b. mai bine cumpăr: PdC 6kW + CTgaz/butelie GPL = căldură și la-30°C fără emoții. CTgpl de vreo 3k lei, nu avion, o folosesc doar pe super-ger, gata. c2.Dacă tot am bani & mă tem de 6kW & sunt anti-GPL, cumpăr PdC 2buc×6kW; Hyundai are deja automatizarea de cascadă, trebuie doar să aleg master-ul și slave-ul. Știm, cititorii ajung pe articolu’ ăsta după cumpărarea PdC, sorry.

3.11 T4H2 +17°C afară cald 3.11 cu 3.9 = la 17° afară, temp. tur va fi 25°, retur 20° (Δt5°) Eficiență toamna & primăvara ⚠️COP-ul crește mult cu scăderea temperaturii apei! Nu e vorba de disconfort, ci de a observa de la ce temp. ext. putem seta deja 25°C/tur. Dacă setăm 3.11 pe ..8..10..14°C, apa devine mai rece, PdC (și) mai economică.

3.12♨️EMISII ÎNC. ZONA1 setăm 2=IPAT tip corpuri de încălzire/răcire 0=ventilo, 1=calo, 2=IPAT ⚠️Dacă 3.12=0 sau 1, temp. minimă apă = 35°C ⇒ va fi prea cald în casă toamna, primăvara, chiar și pentru ventilo sau calo. Interesant: avem client care face răcire cu calorifere de tablă, folosește curba de temperatură înaltă/răcire, min.±18°C/tur. Cei care au calorifere de tip Irsap, Cordivari, fontă (radiatoare) se pot bucura de radiație rece; similară cu radiația dată de răcirea prin șapă (însă, mai puțin eficientă cu radiatoare vs șapă).

3.13♨️♨️EMISII ÎNC. ZONA2 setăm 2=IPAT, deși nu alegem 2 zone la 5.3 Nu e cazul, de obicei; numai când ∃ 2 regimuri de temperatură️apă și/sau orare diferite de confort în.

3.14⌛t_DELAY_PUMP 2minute din fabrică; mn0,5..mx20; setăm 0,5 min

4.1❄️T4AUTOCMIN 20..29°C în funcție de casă, zonă mai rece de 4.1 afară ⇒ răcirea se oprește când PdC e în mod Auto Meniu/Mod operare/ Încălzire | Răcire | Auto Încălzire = PdC face numai încălzire Răcire = PdC face numai răcire Auto = PdC comută automat încălzirea, răcirea

4.2♨️T4AUTOHMAX 10..17°C în funcție de casă, zonă mai cald de 4.2 afară ⇒ încălzirea se oprește când PdC e în mod Auto Lumea nu prea folosește modul Auto pt. case de locuit; sugerăm ca de prin septembrie PdC să facă ușor căldură = mod Încălzire. Peste vară, dacă nu răcire = PdC decuplată de la curent, consumă și în standby.

5.1️ TEMP. TUR APĂ 1=DA= PdC merge după temp. apă, indiferent de temp. aer int. Poate fi setată manual, sau automat prin alegerea unei curbe de adaptare meteo, 1-8 fixe, 9 reglabilă. ⚠️Pe ecranul zero în stânga temperaturii apare un picur⇒ putem regla temp.️apei. Dacă nu apare acea picătură ⇒ edităm temp. aer int.

5.2 TEMP. CAM. 0=NU/îp; (Pentru DA, vezi termostat adăugat). PdC consideră sau nu termostatul din controller, temp. TS aer int. 5.2=1 e util pentru temperatură de gardă TS aer int.=n°C; 5.1 poate fi DA ori NU. 5.1 și 5.2 = DA ⇒ PdC primește on/off de la termostat, iar temperatura apei va fi după curba meteo aleasă; nu contează dacă 2 ZONE=DA/NU. 5.1 și 5.2 = DA ⇒ în ecranul zero se poate edita numai temperatura aerului.

5.3 DOUĂ ZONE 0=NU A 2-a zonă va avea vană de amestec cu 3 căi cu servomotor și va funcționa după curba meteo, nu se poate regla manual temp. apă/zonă2.

6.1 TERMOST. DE CAM. 0=NU/îp (Pentru DA, vezi termostat adăugat). ⚠️Numai când va fi termostat extern, altul decât cel din controller. 1=REGL. MOD. termostatul poate comanda/comuta mod încălzire/mod răcire 2=1 zonă, termostatul extern dă comenzi de on/off către PdC 3=2 zone, vor fi 2 termostate externe

IBH sau AHS pot fi dezactivate din: Meniu/Opțiuni/Rezist. electr. DIP switch-ul e setat din fabrică, nu umblăm. 7.1⚡️dT1_IBH_ON 5°C/apă 2°C (2..10) IBH = interior backup heater = rezistența electrică internă cu care vine dotată PdC din fabrică, pornește numai când sunt atinse simultan 7.1, 7.2. și 7.3. = dacă turul e mai rece decât (TSetat – dT1_IBH) ⇒ pornește rez. el. valoare mare = economic; de pildă: t. set apă = 36°C, rezistența el. nu merge dacă apa are deja peste 26°C=36-10°; valoare mică = facturi mari, rezistența deja marge dacă apa are sub taman 34°C=36-2°. Rezistența va funcționa până la atingerea TSetat apă.

7.2⚡⌛t_IBH_DELAY 60min (15..120) = timpul cât lăsăm PdC să se străduiască singură să atingă temperatura setată a apei fără ajutorul rezistenței electrice; timp lung = economic.

7.3⚡T4_IBH_ON 0°C afară Dacă e mai cald de atât, rezistența electrică nu pornește, indiferent că PdC poate încălzi singură apa sau nu. Rezistența electrică nu e un bau-bau, e un ajutor. Să spunem că ar merge 2h pe zi de ianuarie, dimineața 4..6 AM: 3kWh×2h×31z=186kWh×1,3lei=242lei/ianuarie’23. Însă, deși clienți sibo au PdC de 6kW/case de 150..200m², nu prea folosesc rez. el. întreg sezonul. O putere mai mică funcționează mai bine toamna/primăvara, vezi 3.11. La fel, un Mitsubishi de 8kW dezvoltă o putere termică mai mare pe ger, dar și consumă mai mult curent compresorul (fără rezistență).

7.4️ dT1_AHS_ON 2°C apă Vezi 3.4. AHS = additional heating source = sursă căldură adăugată: CTgaz/gpl, electrică, altă rezistență electrică ș.a. ⚠️De data asta trebuie să umblăm la micro-switch-uri! Contacte fără potențial (tensiune) pentru legare la contacte termostat on/of CTgaz.

7.5⌛t_AHS_DELAY 15min

7.6 T4_AHS_ON 0°C aer afară 7.6 ar trebui să fie egal cu 3.4 (sub temperatura 3.4 PdC se oprește), astfel evităm să funcționeze ambele aparate, și PdC, și CTgaz. Propunem 7.6=0..-5°C, dar, unii clienți au setat -7°C (chiar mai jos); iar alții +5° (pt. calorifere, de pildă). Cei cu GPL pentru centrală ar trebui să oprească PdC la o temperatură mai joasă (mai frig afară); GPL-ul e mai scump vs gaz de rețea.

7.7⚡LOC. IBH = 0, nu setăm; 0=rezistența de backup (suplimentară) e racordată pe tur încălzire (în serie); 1=rezistența e în puffer Dacă AHS este o CTgaz/gpl/electrică, 7.7 rămâne 0.

7.8⚡P_IBH1 nu setăm; nici nu putem, rămâne 0; nici nu schimbăm switch-uri Hyundai monobloc/split în Ro → 3kW La unele modele (mai vechi și nu cele din România) se putea limita puterea rezistenței; de pildă, una de 3kW să facă cel mult 2kW. Oricum, o setare nu foarte utilă: cu 3kW putea merge 6h, 3*6=18kWh; 2kW*9h=18kWh, aceeași energie.

7.9⚡P_IBH2 0 nu setăm; rez. el. de 3kW putea avea 2 trepte din setări, 1+2kW sau 1,5+1,5kW șamd. Acum, rezistențele funcționează direct pe 3kW.

7.10⚡P_TBH nu setăm; rez. electrică. în boiler acm; nu caz/Hyundai 2022 Ro

8.1 T1S_H.A. _H️20°C tur PdC mod Vacanță departe

8.2 T5S_H.A. _DHW️20°C tur PdC serpentină boiler mod Vacanță departe.; nu caz/sibo

15.6 Activează senzor de temperatură din HMI (interfață); 1=YES 15.7 Calibrare senzor (-10..+10°C)

15.9 F-pipe length (lungime țeavă freon lichid, nu și gaz – pentru splitate) 0 sub 10m, 1 peste 10m

ℹ️Parametrii de funcționare, info fără setări Meniu/Param. funcțion./ecran 3 din 9 CONSUM PUTERE = energia consumată kWh (nu puterea, kW) Meniu/Param. funcțion./ecran 3 din 9 CAPACIT. POMPĂ CĂLD. = putere termică, kW Meniu/Param. funcțion./ecran 7 din 9 CURENT GEN puterea absorbită = tensiunea×intensitatea P = U×I×0,96 (factor putere) de ex.: P = 233V×4A×0,96 = 895W absorbit Raportul (termic : absorbit) = COP (mare, mare = bine, bine) Meniu/Param. funcțion./ecran 4 din 9 TW_O = temp. water out/tur apă (out of heat pump) TW_I = temp. water in/retur apă Δt = TW_O – TW_I = 5°C, de obicei Nu e nicio problemă dacă Δt e diferit de 5°, poate fi peste sau sub. Δt>5 ⇒ poate fi imediat după o re-pornire; Cei cu termostate on/off vor avea mai des situația asta. Δt<5 ⇒ poate fi imediat înainte/după o oprire; Casa începe să consume mai puțin decât puterea deja dezvoltată de PdC: mai cald afară, apare soarele, vine primăvara (însă, lent și destul de puțin probabil); ori (destul de des), același frig afară, dar: s-au închis o parte din actuatoare, pompe de circulație, electroventile, GPA (în instalațiile unde există).

Senzor exterior/interior

Senzor exterior
Da, Hyundai are senzorul de temperatură exterioară în unitatea de afară: și split, și monobloc. Nu trebuie cumpărat separat. Orice marcă/model de pompă de căldură aer-apă are acest senzor extern, extrem, extrem de important (evident, nefolosit de nimeni pentru adaptare meteo, ci majoritatea lumii se uită pe afișaj să vadă cât de frig/cald e afară).

Atenție! De la inginerii de service veți primi:
Nu, dle, e o prostie adaptarea meteo, nu folosi niciun senzor extern! Plus că nu se știe ce se poate întâmpla. Pune Hyundai-ul pe 60°C și leagă un termostat ca lumea și cu asta basta! Stai s-alegi curbe, n-ai altă treabă!?

Bate soarele pe senzor?
Două propuneri:
a) Copertină = razele solare nu lovesc PdC (senzorul exterior) + apără unitatea de zăpadă, ploi. Însă, probabil nu există buget, sau ar încurca arhitectura.
b) Prelungire cablu senzor (max. 30 m). Ar putea fi alt senzor, cumpărat de la un magazin de electronice = termistor NTC 10kΩ (b25/50=4100k, nu e relevant). Căutați pe Google: termistor ntc 10k.

Senzor interior = termostat on/off sau modulant
Da, Hyundai are și senzorul de temperatură interioară în controller. Vezi mai sus Controller.

Nu toate mărcile/modelele de PdC aer-apă au senzor intern; trebuie altă automatizare cumpărată separat. Pentru unele modele trebuie plătită separat și partea de WiFi (atenție! nu mă refer la termostate on/off wifi de 60..260€). Unor modele nu se poate adăuga senzor intern și/sau WiFi nici cu bani în plus, automatizarea lor nu le acceptă și gata.

Curbe adaptare meteo

T1 = temperatură apă
T4 = temperatură aer exterior

Acces doar pentru beneficiarii noștri: 🔐Tabel curbe adaptare meteo încălzire & răcire

Cum activez și aleg curba?
Nu trebuie intrat în meniul expert, ci doar în meniul de bază.

Meniu/Temp. presetată/Setare temp. vreme/Zona 1 mod. joasă t./Curbe 1-9/OK

Ce curbă aleg?
Încercăm curba 6 prima dată. După un timp observăm temperatura din casă.
a) prea cald = aleg curba 7, mai jos;
b) prea rece = aleg curba 5, mai sus.
Repetăm pașii dacă va fi cazul. Probabil, va fi curba 8, sau 4 etc., depinde de izolația casei, finisaje, încălzire în pardoseală sau calorifere ș.m.a.

Curba 8 chiar e foarte economică! 29°C în apă la ger de -25°C

Curba 9 reglabilă

În tabel setări: parametri 3.8..3.11.

Pentru clienții sibotherm suntem la un mail/telefon distanță.

Controller sau termostat adăugat?

Folosesc alt termostat?
Nu, descurajăm total folosirea altui termostat, fie el learning (Amazon, Ecobee, Google Nest, Honeywell, Netatmo) decât cel care există deja în controllerul Hyundai. Aa, era să uit, nici termostat Salus.

Folosesc regletă?
Nuuu, exclus.

Regletă = leg 8 termostate și n actuatoare, apoi regleta poate da centralizat comenzi on/off pompei de căldură, dacă cel puțin un termostat cere căldură = on sau niciunul = off.

Am încăperi nefolosite, voi consuma degeaba?
Unu..două termostate de câmp și gata.
Într-un dormitor de oaspeți ⇒ un termostat + 1..2 actuatoare, punct.
Vezi și: Pompă centrală termică & automatizare pardoseală.

Folosesc termostatul Hyundai?
Nu, descurajăm vehement chiar și folosirea propriului termostat Hyundai.

Folosesc compensarea meteo?
Da = cel mai bun confort, constant, variații foarte mici și foarte lente ale temperaturii aerului, variații insesizabile sub talpă, gresie/parchet.
Da = cea mai mare eficiență posibilă pentru că temperatura apei va fi cea mai joasă posibilă ⇒ cel mai mare COP posibil. Cu comenzi de (re)pornit/oprit ale termostatelor on/off, PdC va trebui să recupereze răcirea structurii clădirii pe timpul cât PdC a stat oprită ⇒ e nevoie de temperaturi mai mari, implicit COP mai mic, consum mult mai mare.
Da = cea mai lungă viață a PdC pentru că sunt evitate pornirile/opririle pompei de căldură, compresorului.
Da = cea mai mică poluare.
Să numim: cel mai bun CEVP = confort, eficiență, viață, poluare. Cu adaptare meteo, obținem cel mai bun CEVP și pe răcire vara.

Păi, fără termostat pompa de circulație merge tot timpul!
Da, așa e. Însă, pompa modulează în funcție de Δt tur-retur, coboară puterea la 20%, 15W. 15W×12h×15zile = 2,7kWh×1,4lei/kWh = 4 lei/lună. dacă ar merge juma de lună degeaba, cu compresorul oprit (toamna, primăvara).

Consumă mai mult PdC că merge 24/7?
Nu.
Hyundai-ul de 6 kW poate consuma 2700W, dar și numai 330W.
7,9kWh/zi = 330W×24h;
16,2kWh/zi = 2700W×6h/zi.
Deci: chiar dacă ar funcționa numai un sfert de zi, 6 ore, PdC va absorbi mai mult versus dacă PdC ar fi mers la ralanti toată ziua și toată noaptea, 24/7.
Știu că pare un exemplu chipurile ireal, dar, da, cu automatizare on/off PdC poate consuma și de 3..4 ori mai mult față de o PdC cu adaptare meteo.

Când trebuie să se oprească PdC?
Numai când afară e prea cald, iar PdC are puterea termică prea mare (kW termici prea mulți). De pildă: casa cere 1,8kW, iar Hyundai 6kW dezvoltă minim 2,81kW termici, adică 1kW în plus. Clar, PdC se va opri.
Chiar cu case de ±200m² Hyundai-ul de 6kW al clienților noștri începe să aibă opriri din a 2-a jumătate de februarie. La fel, începe să funcționeze continuu abia prin decembrie. Știu, greu de acceptat Hyundai 6kW/±200m² utili, dar, da, clienții noștri care au insistat pentru 8..12kW au constatat în realitate funcționarea non-continuă.

Cum adică PdC se oprește fără termostat?
Simplu, PdC are scopul de a face turul de 25°C – să spunem că atât cere curba de compensare meteo. Hyundai-ul face forțat (fără să putem seta) Δt5°C. Deci, media ar fi 22,5°C.

Sunt 24°C pe tur, de ce PdC nu (re)pornește?
Există clienți și chiar comentatori pe site care întreabă: păi, văd că pe tur sunt numai 24°C, de ce nu (re)pornește? Răspuns: că, probabil, returul e de 21°C, deci media tot 22,5°C. Nu cunoaștem algoritmul (softul) care dă comanda de pornire/oprire, dar credem că e în funcție de variația temperaturii medii (tur+retur)/2 și timpii acestei variații.

CTgaz + PdC

Cât consumă clienții noștri?

COP=5,27 Hyundai la -5°C, încălzire în pardoseală Craiova
• energie electrică absorbită 24h = 22kWh
• energie termică dezvoltată 24h = 116kWh
• COP rezultat 116kWh : 22kWh = 5,27
• putere electrică absorbită = 22kWh : 24h = 0,92kW
• suprafață utilă 180m² (920W : 180m²) ⇒ 5,11W/m²
• putere termică = 116 : 24h = 4,83kW (cât ar fi fost puterea unei CTgaz fără COP)
(poză aplicație client Alexandru G.)

O casă pasivă are vârful de consum 10W/m² util încălzire/răcire. Într-adevăr, lunile 10, 11 și 12 din 2022 au fost cam calde. Oricum, nu a fost de 2 ori mai cald față de media anilor trecuți. Necesarul de căldură depinde de Δt = temperatura interioară minus cea exterioară = 22°C – 0°C (de pildă) = 22°C. 4°C media afară ⇒ Δt = 18°C.

	m² u ti li	tip înc.		lună 2022 2023	°C ext. med	PdC A7° W 35° kW	ener. cons. lună kWh	ener. cons. med. /zi kWh	putere medie cons. kWh/h kW	put. cons. W/m² util
CT	141	IPAT sibo	E P	mar.	?	6 Dai	117	3,77	0,157	1,11
BH	120	IPAT sibo	M	mar.	9,76	8 Hyu	137	4,42	0,184	1,53
CT	115	IPAT sibo	M P	mar.	9,72	6 Hyu	236	7,61	0,317	2,76
BH	120	IPAT sibo	M	feb.	4,76	8 Hyu	237	8,46	0,353	2,94
CT	141	IPAT sibo	E P	feb.	?	6 Dai	289	10,32	0,430	3,05
IF	160	IPAT sibo	E P	feb.	4,42	6 Hyu	520	18,57	0,773	4,83
CT	115	IPAT sibo	M P	feb.	4,27	6 Hyu	341	12,18	0,507	4,41
IF	160	IPAT sibo	E P	feb.	4,42	6 Hyu	520	18,57	0,773	4,83
CJ	190	cal. old	E P	feb.	?	8 Hyu	818	29,21	1,217	6,41
BH	120	IPAT sibo	M	ian.	7,21	8 Hyu	191	6,16	0,257	2,14
CT	141	IPAT sibo	E P	ian.	?	6 Dai	281	9,06	0,378	2,68
CT	115	IPAT sibo	M P	ian.	6,78 24int	6 Hyu	309	9,97	0,415	3,61
CJ	190	cal. old	E P	ian.	?	8 Hyu	735	23,71	0,988	5,20
BH	120	IPAT sibo	M	dec.	6,06	8 Hyu	227 +3	7,42	0,309	2,58
DJ	180	IPAT sibo	M P	dec.	3,77	8 Hyu	437	14,1	0,587	3,26
DJ	120	IPAT sibo	P	dec.	3,76	6 Hyu	327	10,55	0,440	3,66
CT	115	IPAT sibo	M P	dec.	5,35	6 Hyu	352	11,35	0,473	4,11
CJ	190	cal. old	E P	dec.	?	8 Hyu	842	27,16	1,132	5,96
DJ	120	IPAT sibo	P	noi.	7,92	6 Hyu	139	4,63	0,193	1,61
TL	148	IPAT sibo	E P	noi.	?	6 Hyu	152	5,06	0,211	1,42
CT	115	IPAT sibo	M P	noi.	11	6 Hyu	178	5,9	0,247	2,15
BH	120	IPAT sibo	M	noi.	8,19	8 Hyu	150	5,0	0,208	1,74
CT	140	IPAT sibo	E P	noi.	9,5?	6 Dai	225	7,5	0,313	2,23
CJ	190	cal. old	E P	noi.	?	8 Hyu	540	18	0,750	3,95
VN	75	IPAT sibo	P	oct. ½ noi.	?	8 Imm	72	2,3	0,097	1,29
IF	120	IPAT sibo	P	oct. ½ noi.	?	6 Hyu	150	4,8	0,202	1,68
DJ	180	IPAT sibo	M P	oct.	14,45	8 Hyu	120	3,9	0,161	0,89
BH	120	IPAT sibo	M	oct.	13,86	8 Hyu	61	2,0	0,081	0,68
CJ	190	cal. old	E P	oct.	?	8 Hyu	260	8,4	0,349	1,31
CJ	190	cal. old	E P	sept.	?	8 Hyu	108	3,6	0,150	0,79

PdC cu calorifere consumă cu aprox. 1,5..2 ori mai mult față de IPAT

Cât consumă germanii?

Acces doar pentru cumpărătorii noștri: 🔐Dosar COP, consumuri clienți PdC aer-apă.

Evident, consumurile diferă:
° casele doar-parter consumă ceva mai mult față de P+E;
° unii utilizatori aleg 23°C în casă, alții chiar 24°C, majoritatea 22°C;
° eficiența depinde foarte mult și de temperatura de afară (zone mai reci);
° curbele de adaptare meteo sunt diferite, majoritatea sunt pe 8 și 7 (fixe), unii pe curba 9 (reglabilă).

Pompa de căldură înregistrează tot consumul, inclusiv al controllerului, clienții noștri nu au alte consumuri externe de energie:
° grupuri pompare și amestec, GPA;
° alte pompe externe, de pildă între puffer și instalație;
° pompa de circulație prin serpentina unui boiler (ci boiler cu PdC proprie, agentul de încălzire este direct freonul);
° pierderi de energie prin puffere de 300..1000+ litri;
° pierderi de energie prin butelii de egalizare;
° pierderi de energie prin vase de expansiune suplimentare/inutile;
° actuatoare bucle de î.p, termostate, servomotoare, cable.

Erori Hyundai, by Midea

Istoric erori: Meniu/Informații serv./Cod erori M motiv; R rezolvare

H4: protecție inverter P6 de 3 ori M: se ia curentul de mai multe ori într-o oră R: lăsăm în standby (OFF) mai mult de 10 minute; dacă eroarea rămâne, oprim alimentarea electrică mai mult de 15 minute

Mitsubishi puteri vs consum

PUHZ-SHW112*AA

tip kW	aer °C	apă °C	putere kW	cons. kW	COP
11,2	5	25	13,24	3,34	3,97
11,2	7	35	11,2	2,55	4,40
